Термостат и термоограничитель реагируют на температуру, но выполняют разные функции. Рабочий термостат поддерживает заданный режим: включает и отключает нагрев в нормальном цикле. Термоограничитель защищает оборудование при опасном перегреве и не должен использоваться как обычный регулятор.
Путаница возникает потому, что в каталогах и разговорной практике термоограничитель нередко называют аварийным или защитным термостатом. При подборе важнее не название, а функция, температура срабатывания, тип возврата и схема контактов.
Основная разница
| Параметр | Рабочий термостат | Термоограничитель |
|---|---|---|
| Назначение | Поддержание рабочей температуры | Защита от опасного перегрева |
| Частота работы | Регулярно переключается | Срабатывает в аварийной ситуации |
| Уставка | Часто регулируемая | Фиксированная или сервисно задаваемая максимальная |
| Возврат | Обычно автоматический при охлаждении | Автоматический либо ручной, в зависимости от исполнения |
| После срабатывания | Обычная часть цикла | Нужно выяснить причину перегрева |
| Допустимость обхода | Недопустима | Категорически недопустима |
В одном аппарате оба компонента могут стоять последовательно. Рабочий термостат управляет процессом, а ограничитель независимо размыкает силовую или управляющую цепь, если температура вышла за безопасный предел.
Как работает рабочий термостат
Термостат сравнивает фактическую температуру с установленной. При остывании он разрешает нагрев, при достижении верхнего порога отключает его. Разница между температурами включения и выключения называется дифференциалом или гистерезисом. Он предотвращает слишком частое переключение.
В механическом капиллярном термостате изменение температуры чувствительного баллона изменяет давление заполнителя в капилляре. Механизм перемещает контакты. В биметаллическом устройстве используется деформация элемента из металлов с разным тепловым расширением. В электронной системе функцию регулирования выполняют датчик и контроллер, но отдельный механический ограничитель часто сохраняется как независимая защита.

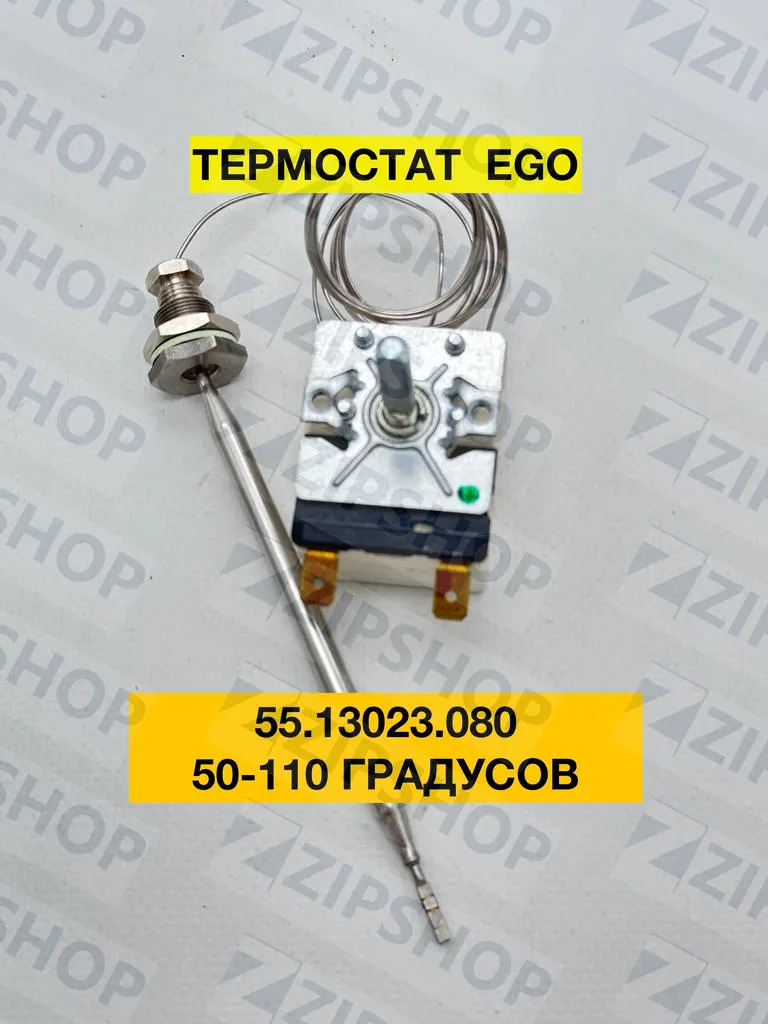

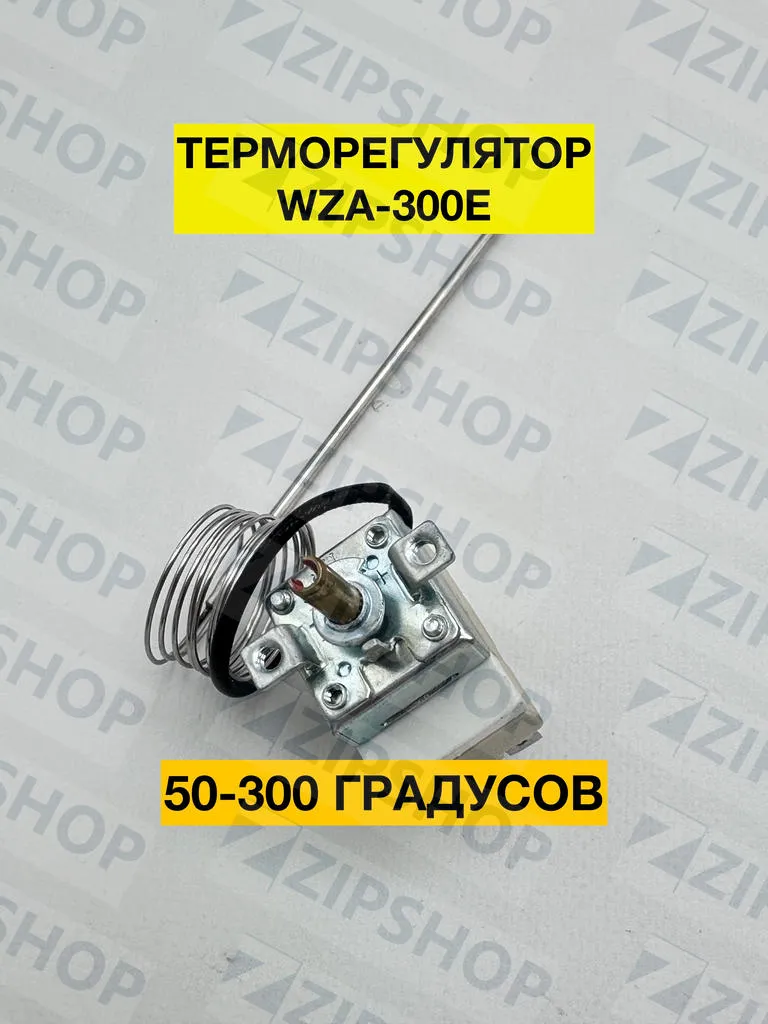

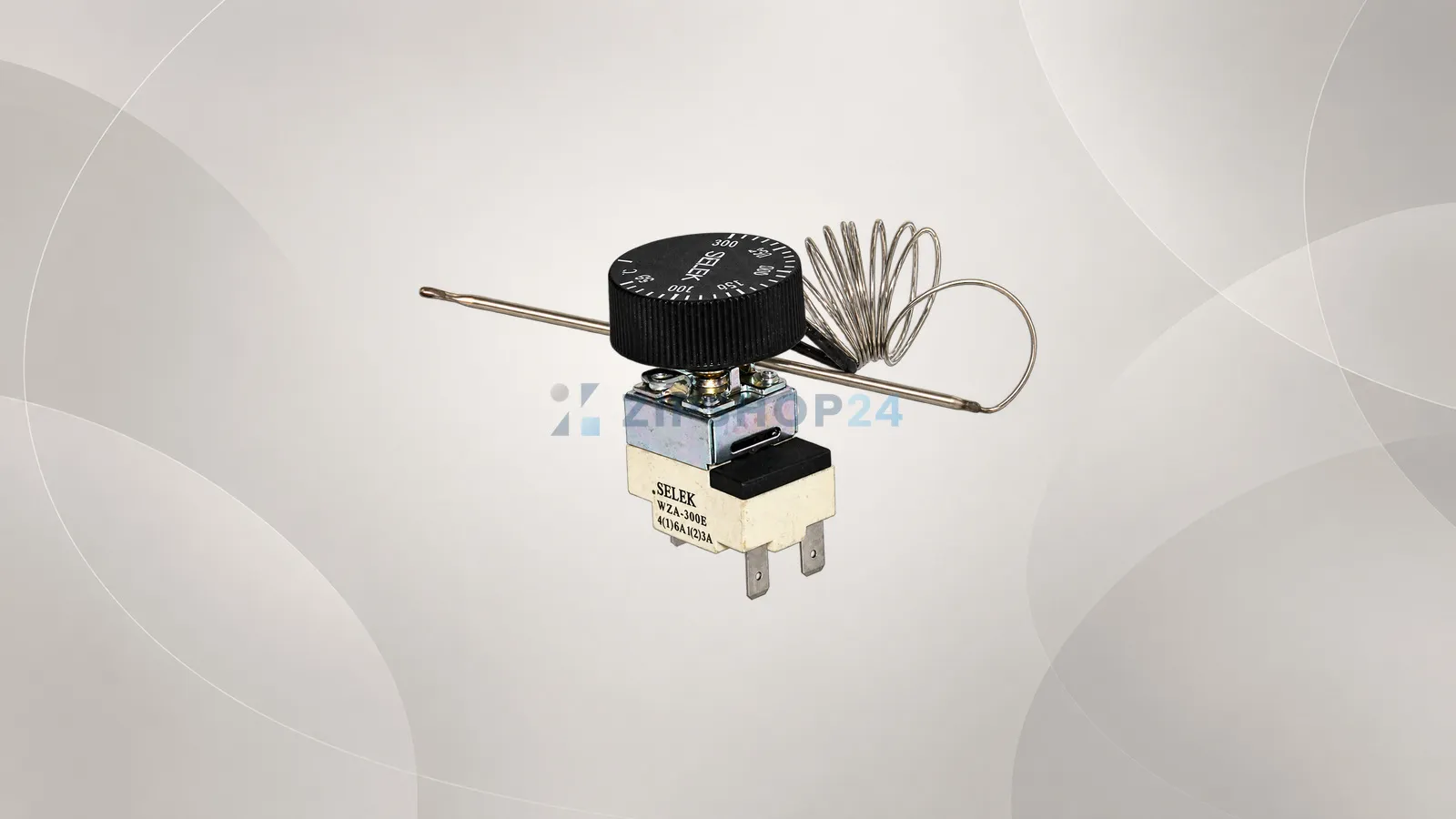

Термостат WZA-300E с диапазоном 50–300 °C и EGO 55.13023.080 на 110 °C из каталога ZipShop — примеры рабочих регуляторов. Они имеют разные диапазоны и не являются взаимозаменяемыми только потому, что оба называются термостатами.
Как работает термоограничитель
Термоограничитель настроен на температуру, которую оборудование не должно достигать при нормальной работе. При её превышении контакты размыкаются и останавливают нагрев. По документации EGO функция такого устройства состоит именно в ограничении максимальной температуры в целях безопасности.
После охлаждения ограничитель с автоматическим возвратом может снова замкнуть цепь. Модель с ручным возвратом остаётся разомкнутой до осмотра и нажатия предусмотренной кнопки. Ручной возврат помогает не допустить скрытого повторения аварии, но сам по себе не устраняет её причину.
Трёхфазный ограничитель может одновременно размыкать несколько полюсов. Например, универсальный Т90-3 из каталога ZipShop рассчитан на трёхполюсное отключение при своей заданной температуре. Конфигурацию контактов обязательно сверяют со схемой оборудования.
Почему термоограничитель срабатывает
Срабатывание может быть правильной реакцией на реальную аварийную температуру. Возможные причины:
- рабочий термостат или электронный регулятор не отключил нагрев;
- силовые контакты контактора сварились;
- ТЭН работает без воды или при недостаточном уровне;
- на нагревателе образовался плотный слой накипи;
- вентилятор остановился и нарушил отвод тепла;
- чувствительный элемент установлен неправильно;
- нарушена циркуляция воды или воздуха;
- применена неподходящая мощность нагревателя.
Возможна и неисправность самого ограничителя: изменение температуры срабатывания, повреждение капилляра, контактов или механизма возврата. Но сначала нужно исключить реальный перегрев.
Признаки неисправности рабочего термостата
На проблему могут указывать:
- оборудование не нагревается, хотя питание и ТЭН исправны;
- нагрев не отключается при достижении уставки;
- температура заметно отклоняется от положения ручки;
- контакты переключаются нестабильно;
- видны следы перегрева клемм;
- повреждён капилляр или чувствительный баллон;
- регулирование стало слишком частым или имеет чрезмерный разброс.
Неправильная температура не всегда означает неисправный термостат. Сначала проверяют контрольным прибором фактическую температуру, расположение чувствительного элемента и тепловой контакт с измеряемой зоной.
Признаки неисправности термоограничителя
Если аппарат не нагревает после аварии, ограничитель может оставаться разомкнутым. Это штатно для модели с ручным возвратом. Но перед возвратом нужно определить, почему температура достигла аварийного уровня.
О неисправности самого устройства можно говорить, если оно не проводит ток при нормальной температуре после разрешённого возврата, срабатывает при температуре, не соответствующей характеристике, не размыкает контакты при испытании либо имеет повреждённый капилляр и корпус. Подтверждение требует контролируемого температурного теста по документации, а не нагревания открытым пламенем.
Как безопасно проверить термостат
До измерений оборудование полностью отключают и подтверждают отсутствие напряжения. Провода проверяемого компонента маркируют и отсоединяют, чтобы параллельные цепи не искажали результат.
Первичная проверка контактов мультиметром показывает, замкнута или разомкнута цепь в текущем состоянии. Но этого недостаточно для полной оценки. Рабочий термостат нужно проверить при изменении температуры и сопоставить точки переключения с его диапазоном. Ограничитель проверяют по предусмотренной изготовителем процедуре, не превышая допустимые условия.
Капилляр нельзя перегибать, укорачивать или разгерметизировать. Чувствительный баллон погружают только в среду, разрешённую для испытания, и контролируют температуру эталонным прибором. Такие работы относятся к сервисной диагностике.
Почему нельзя шунтировать защиту
Перемычка вместо термоограничителя устраняет не неисправность, а последний барьер между отказом регулирования и опасным перегревом. Возможны разрушение ТЭНа, кипение воды, повреждение изоляции, пожар и поражение электрическим током.
Нельзя оставлять перемычку даже «на одну смену». Если ограничитель мешает запуску, оборудование выводят из эксплуатации, устанавливают причину срабатывания и ставят совместимую исправную деталь.
Как подобрать термостат или термоограничитель
Для подбора нужны:
- оригинальный артикул и модель оборудования;
- функция — регулирование или аварийное ограничение;
- рабочий диапазон или температура срабатывания;
- допустимый ток и напряжение;
- число полюсов и схема контактов;
- автоматический или ручной возврат;
- длина, форма и радиус укладки капилляра;
- размеры чувствительного элемента;
- крепление и положение оси;
- температуростойкость корпуса и клемм.

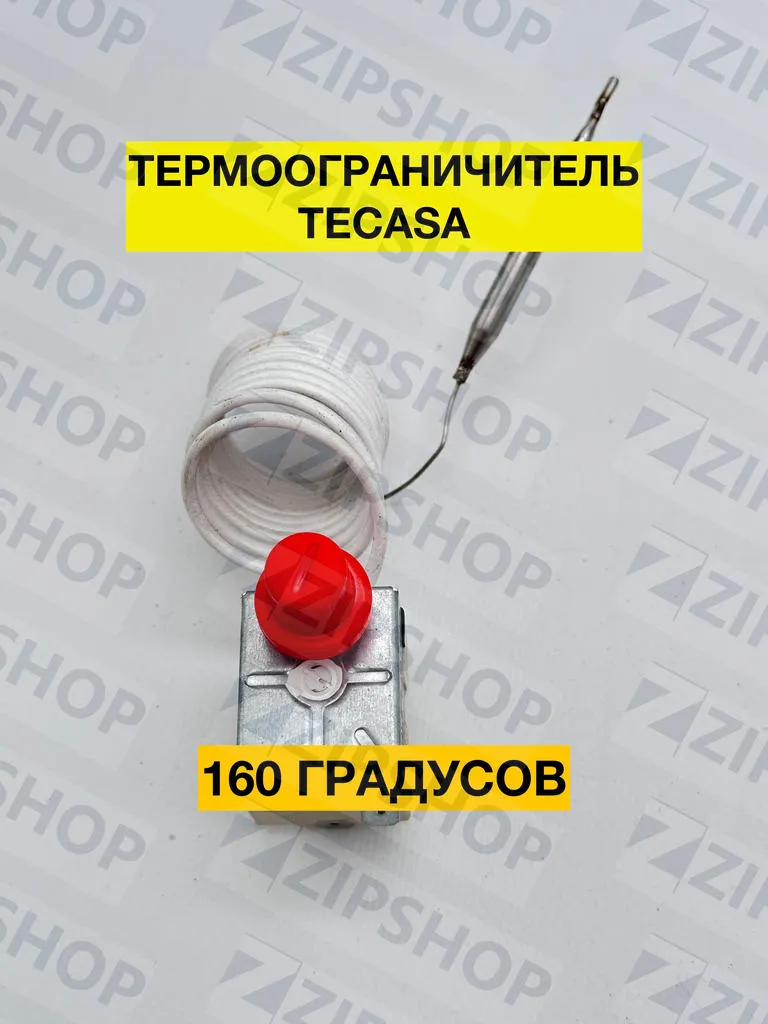

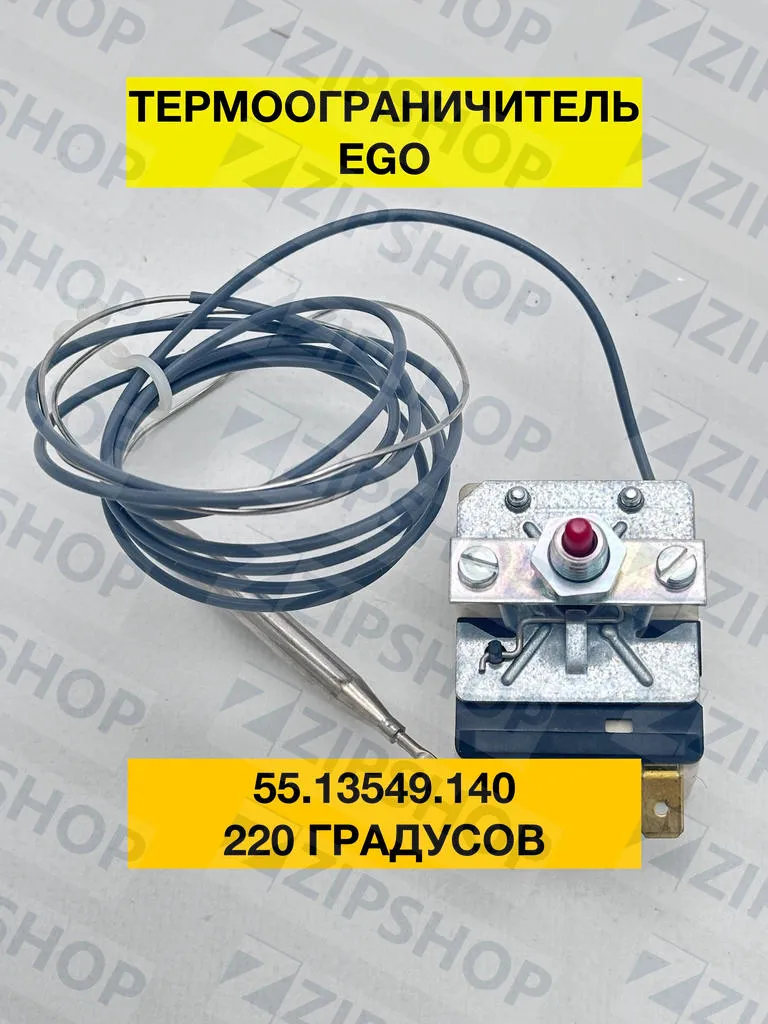

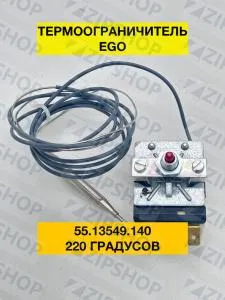

Например, EGO 55.13549.140 на 220 °C, Т90-3 на 90 °C и TECASA SP-141 на 160 °C для ABAT ПКА выполняют защитную функцию, но рассчитаны на разные температуры и оборудование. Подмена одного другим только по внешнему сходству недопустима.
Правильная последовательность ремонта
Если оборудование не нагревается, сначала уточняют, сработала ли защита или нарушено рабочее регулирование. Проверяют фактическую температуру, ТЭН, уровень воды или воздушный поток, датчик, контактор и проводку. Затем подтверждают состояние термостата и ограничителя.
Если обнаружен перегрев, необходимо устранить его причину до возврата или замены защиты. Только такой подход восстанавливает не просто работоспособность, а безопасную работу профессионального оборудования.
