Неисправный ТЭН может полностью перестать нагревать, работать только частью секций или вызывать срабатывание дифференциальной защиты. Но отсутствие нагрева ещё не доказывает, что проблема именно в нагревательном элементе. Такие же симптомы дают датчик температуры, термостат, термоограничитель, контактор, проводка, недостаточный уровень воды и отсутствие одной из фаз.
Надёжный вывод получают после двух проверок: сопротивления рабочей цепи и состояния изоляции относительно металлической оболочки. В профессиональном оборудовании при этом нужно учитывать схему подключения, количество секций и номинальные параметры элемента.
Признаки возможной неисправности ТЭНа
Проверка нагревателя оправданна, если наблюдается один или несколько признаков:
- вода, камера или рабочая поверхность не нагревается;
- оборудование выходит на температуру значительно дольше обычного;
- нагрев становится неравномерным;
- контроллер сообщает о недостижении температуры;
- при включении нагрева срабатывает автоматическая или дифференциальная защита;
- на клеммах видны следы перегрева;
- оболочка деформирована, имеет трещины или выраженные очаги коррозии.
Ни один признак сам по себе не подтверждает «сгоревший ТЭН». Например, срабатывание защиты может быть связано с повреждением кабеля, двигателя или другого компонента, который включается одновременно.
Сначала определите тип нагревателя
В профессиональной ПММ отдельно нагреваются моечная ванна и бойлер ополаскивания. В пароконвектомате используются нагреватели рабочей камеры и, у бойлерных моделей, парогенератора. В холодильном оборудовании ТЭН может выполнять оттайку испарителя или обогрев дренажа.
У этих деталей разные мощность, напряжение, форма и режим работы. Перед измерением найдите шильдик оборудования, схему подключения и маркировку нагревателя. Особенно важно понять, является ли элемент однофазным, трёхфазным или состоит из нескольких независимых секций.
Безопасная подготовка к проверке
Профессиональное оборудование подключается к силовой сети и может содержать горячую воду, пар или вращающиеся узлы. Перед доступом к ТЭНу аппарат полностью отключают штатным внешним разъединителем и исключают случайную подачу питания. Необходимо убедиться в отсутствии напряжения подходящим измерительным прибором.
Электрические измерения и снятие панелей должен выполнять квалифицированный специалист. Проверять сопротивление на включённом оборудовании нельзя. Если рядом находятся электронные платы, применение прибора для испытания изоляции согласуют с сервисной документацией: испытательное напряжение способно повредить подключённую электронику.
Перед отсоединением проводов полезно сфотографировать их положение и маркировку. Выводы нагревателя освобождают от параллельных цепей, иначе мультиметр может показать сопротивление других компонентов и создать ложное впечатление исправности.
Визуальный осмотр
Осмотрите оболочку, фланец, уплотнение, клеммы и проводку. Причиной для замены могут быть:
- трещина или разрыв оболочки;
- сильная коррозия;
- вздутие или заметная деформация;
- следы течи через фланец;
- оплавленные изоляторы;
- почерневшая или ослабленная клемма.
Слой накипи не всегда означает, что ТЭН уже оборван, но ухудшает теплоотдачу и может быть причиной перегрева. Перед установкой нового элемента нужно устранить проблему воды или обслуживания, иначе отказ повторится.
Проверка сопротивления мультиметром
На обесточенном и отсоединённом элементе мультиметр переводят в режим измерения сопротивления. Щупы подключают к выводам одной проверяемой секции.
Возможны три типовых результата:
- конечное сопротивление, близкое к расчётному, — рабочая цепь, вероятно, не оборвана;
- бесконечное или выходящее за диапазон сопротивление — вероятен обрыв;
- значение, заметно отличающееся от других одинаковых секций, — требуется сопоставление со схемой и характеристиками.
Звуковая «прозвонка» показывает только наличие электрического пути и не оценивает соответствие мощности. Для нагревателя полезнее числовое сопротивление.
Как рассчитать ориентировочное сопротивление
Для простого однофазного резистивного нагревателя используют формулу:
`R ≈ U² / P`,
где R — сопротивление в омах, U — рабочее напряжение, P — мощность в ваттах.
Например, для секции 3 000 Вт на 230 В ориентировочное значение составляет около 17,6 Ом. Фактическое сопротивление холодного элемента может отличаться из-за допуска и температуры.
Для трёхфазного ТЭНа нельзя бездумно подставлять общую мощность и линейное напряжение. Результат зависит от соединения «звездой» или «треугольником», числа секций и точки измерения. Нужны паспорт и электрическая схема.
Проверка утечки на корпус
ТЭН может иметь нормальное сопротивление между выводами, но повреждённую изоляцию между спиралью и оболочкой. В этом случае оборудование нагревает, однако дифференциальная защита срабатывает либо на корпусе возникает опасный потенциал.
Предварительная проверка мультиметром между каждым выводом и металлической оболочкой способна выявить грубое повреждение, но обычного мультиметра недостаточно для полноценной оценки изоляции. Профессиональная проверка выполняется предназначенным для этого прибором и по нормам производителя. Перед ней нагреватель изолируют от электроники и других цепей.
Не следует назначать универсальное допустимое значение сопротивления изоляции для всех машин: требования зависят от оборудования, измерительного напряжения и применяемых стандартов.
Почему исправный ТЭН может не нагревать
Если рабочая цепь и изоляция в порядке, проверку продолжают по цепи управления. Возможны:
- контроллер не видит достаточный уровень воды;
- датчик сообщает завышенную температуру;
- рабочий термостат не замыкает цепь;

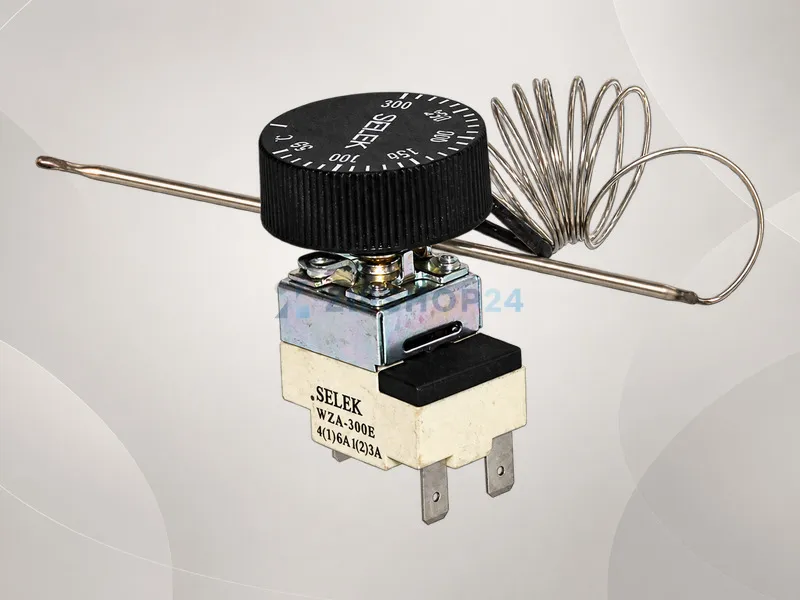

- термоограничитель сработал из-за перегрева;
- контактор не включается или имеет повреждённые силовые контакты;
- отсутствует фаза;
- нарушено клеммное соединение;
- программа не даёт команду нагрева из-за другой ошибки.
Поэтому исправный результат измерения ТЭНа не завершает диагностику, а только исключает часть возможных причин.
Особенности проверки разных ТЭНов

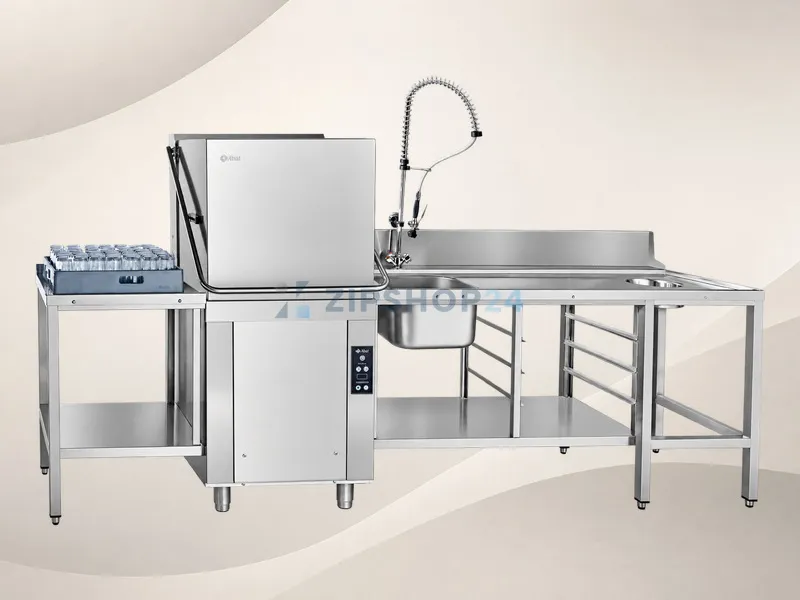

ТЭН ванны посудомоечной машины

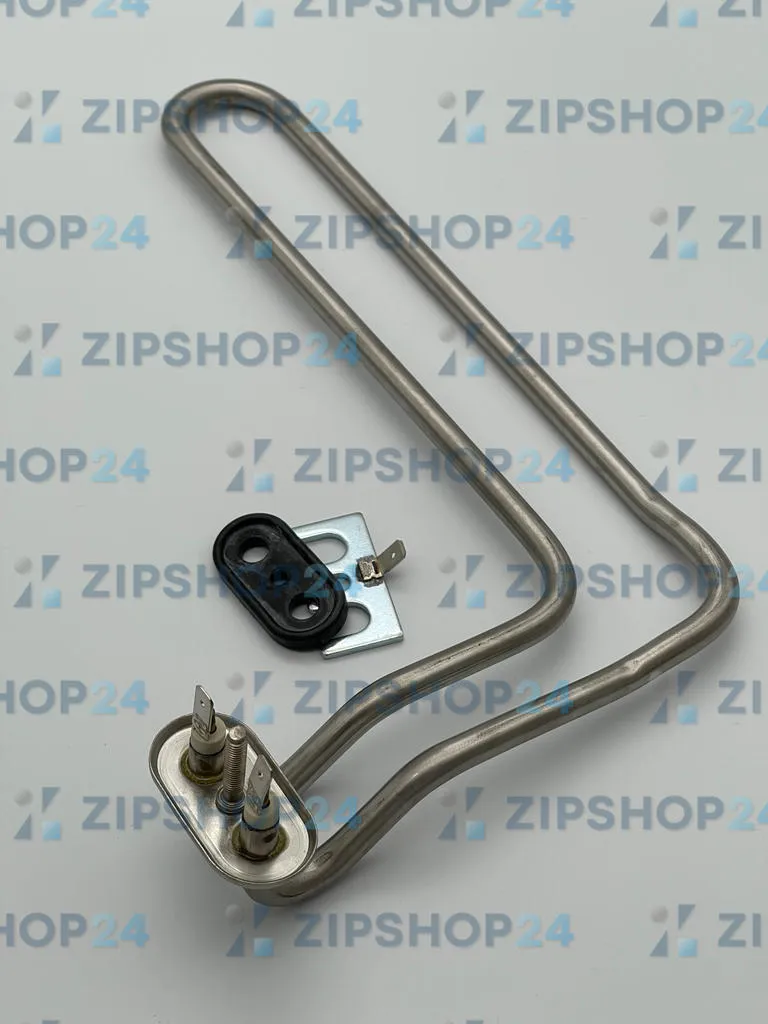

До электрических измерений проверяют уровень воды и отсутствие постоянной утечки через слив. Работа без полного погружения вызывает перегрев. ТЭН Apach 230118 мощностью 2100 Вт из каталога ZipShop является примером модельной детали и должен подбираться по совместимости, а не только по мощности.

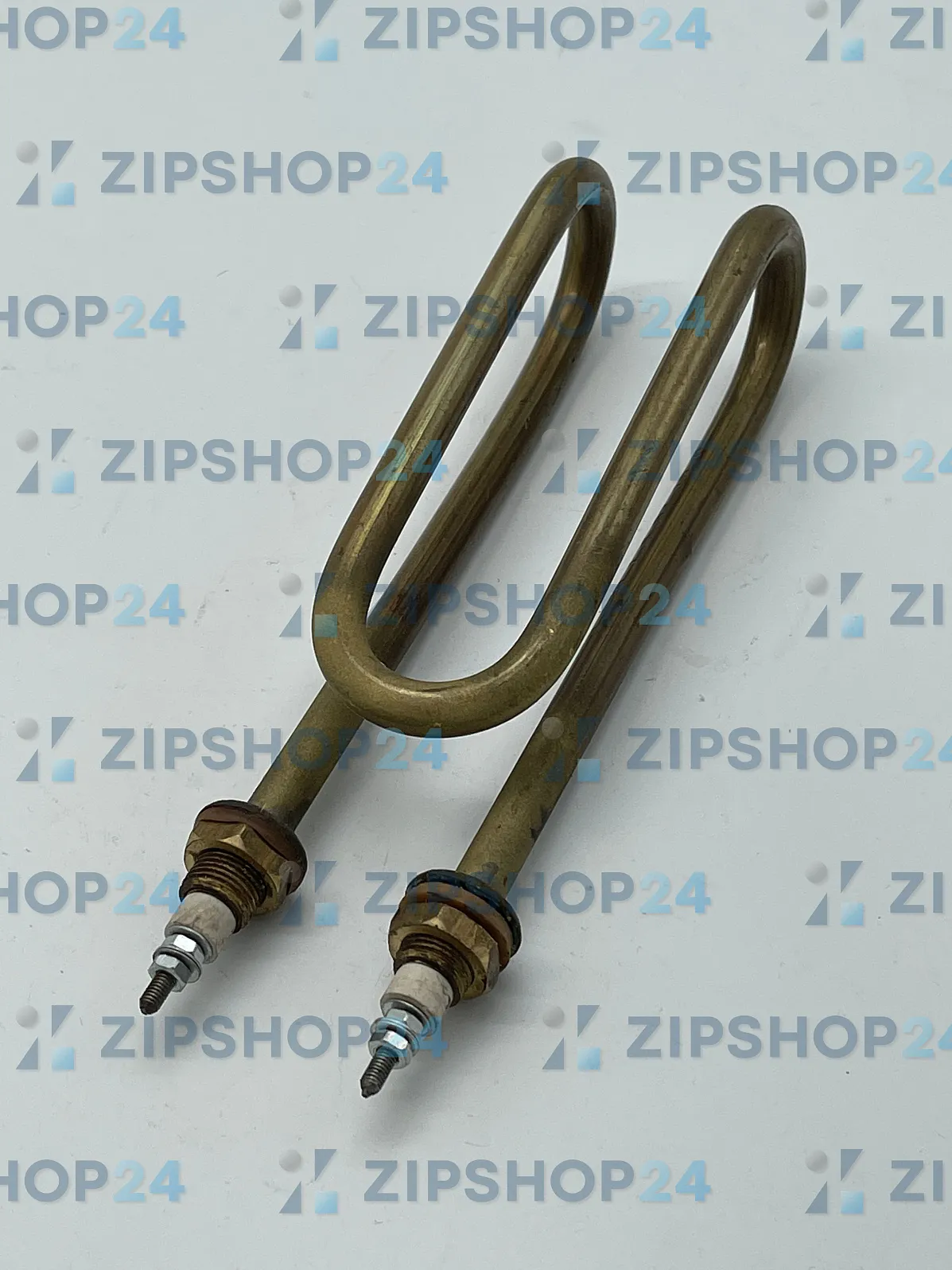

ТЭН бойлера пароконвектомата

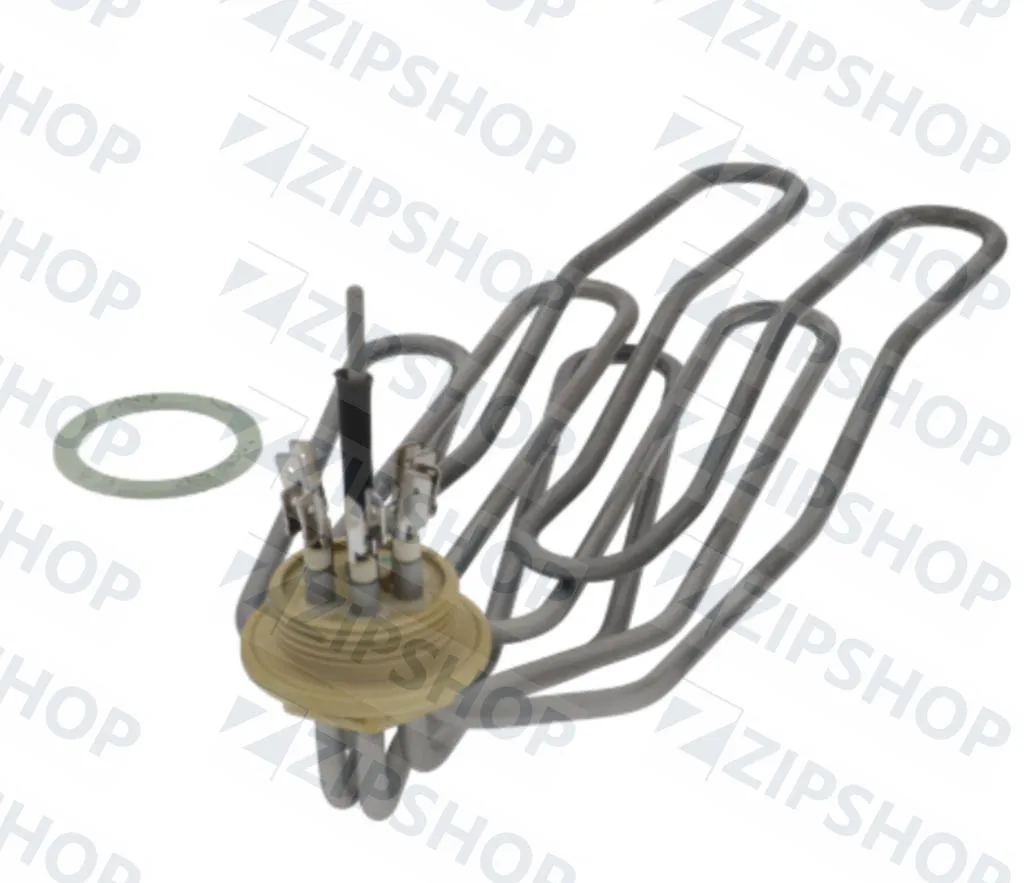

На его работу влияют уровень в парогенераторе и накипь. ТЭН ванны Гродторгмаш ЭВО 01.600-05 мощностью 1600 Вт предназначен для определённых конфигураций; перед заказом сверяют не только артикул, но и электрическую схему аппарата.

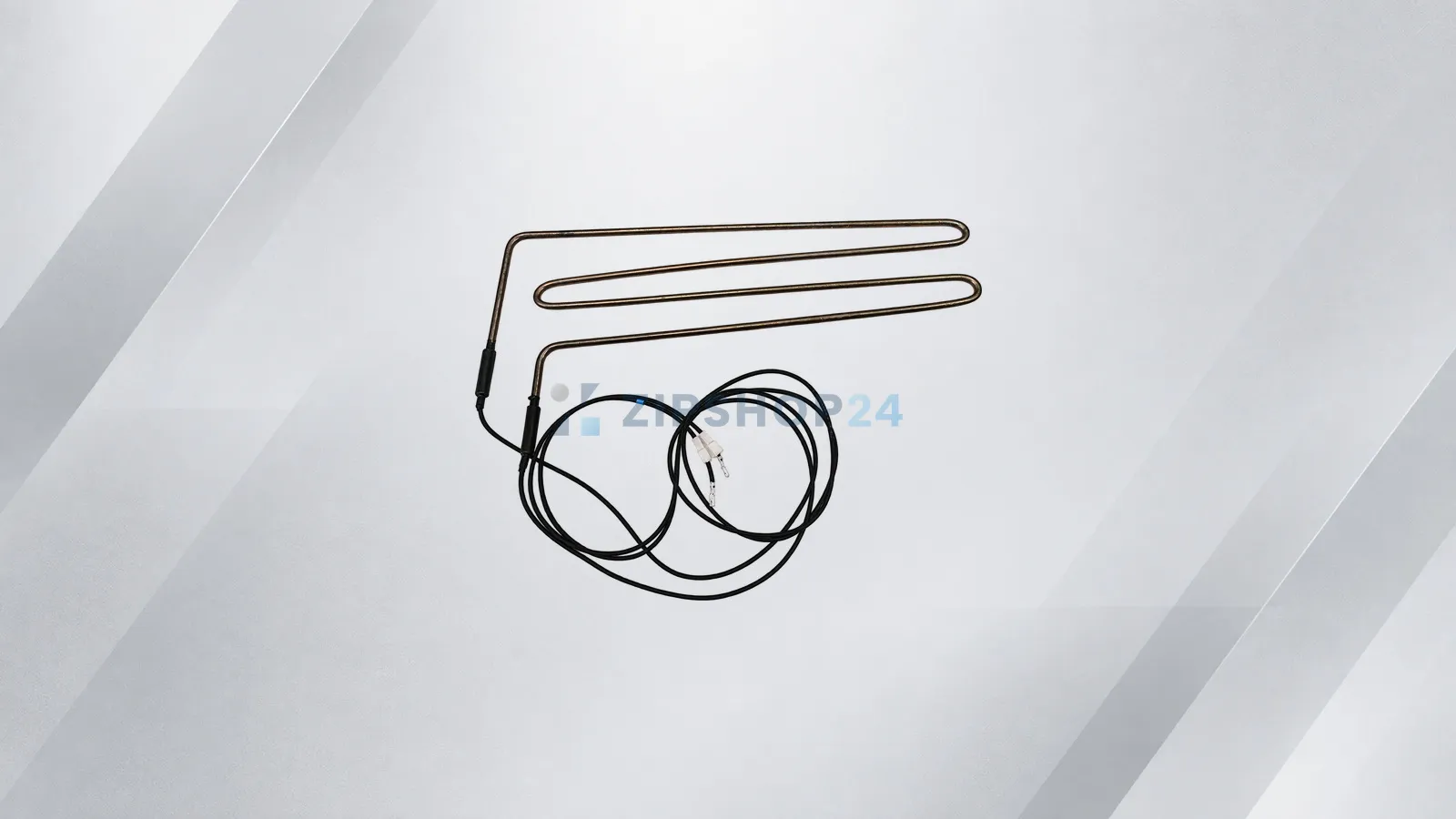

ТЭН оттайки испарителя

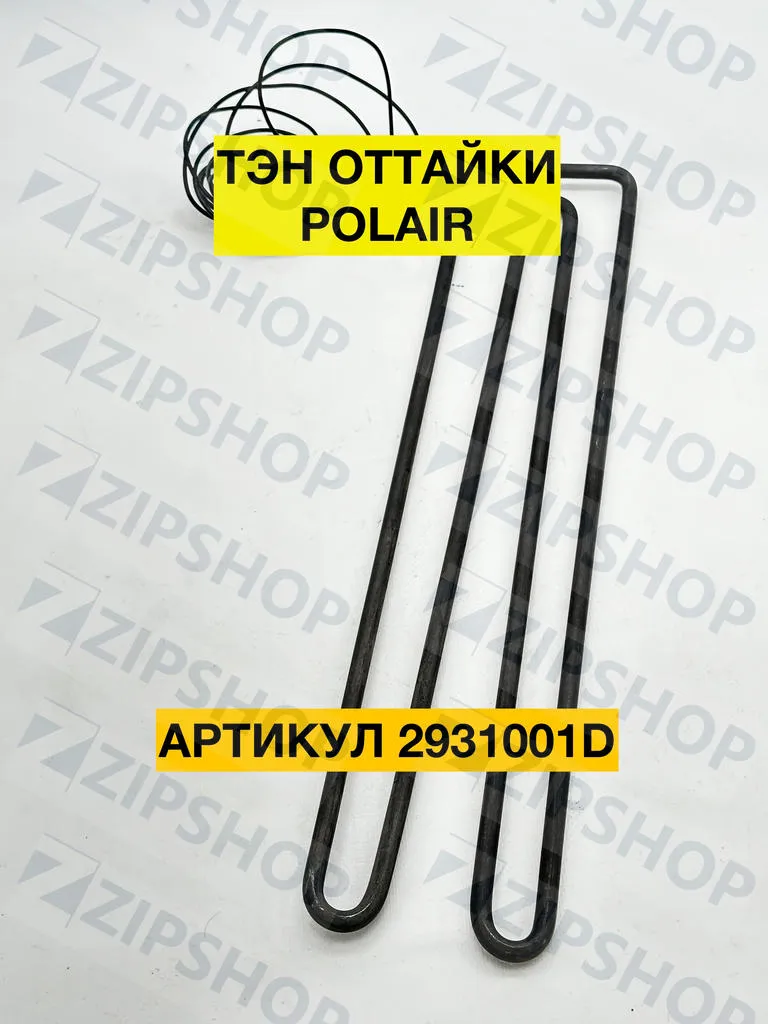

Если испаритель обмерзает, причина может находиться в нагревателе, датчике, контроллере, вентиляторе или настройках оттайки. ТЭН Polair 2931001D — деталь для конкретных холодильных шкафов, а не универсальный нагреватель для любого испарителя.
Как подобрать замену
Зафиксируйте модель и серийный номер оборудования, оригинальный артикул ТЭНа, мощность, напряжение, число секций, форму, размеры, тип фланца, положение выводов и материал оболочки. Для погружных элементов также важны рабочая среда и допустимая глубина погружения.
После снятия неисправного элемента нужно проверить причину отказа: уровень воды, накипь, контакты, питание и регулирование. Простая установка новой детали без этой проверки может привести к повторному перегоранию.
