В этом материале собраны электрические принципиальные схемы профессиональных пароконвектоматов Abat серии ПКА. Они нужны сервисному инженеру для проверки цепей питания, нагрева, управления, вентиляторов, датчиков и исполнительных узлов.
Какие схемы представлены

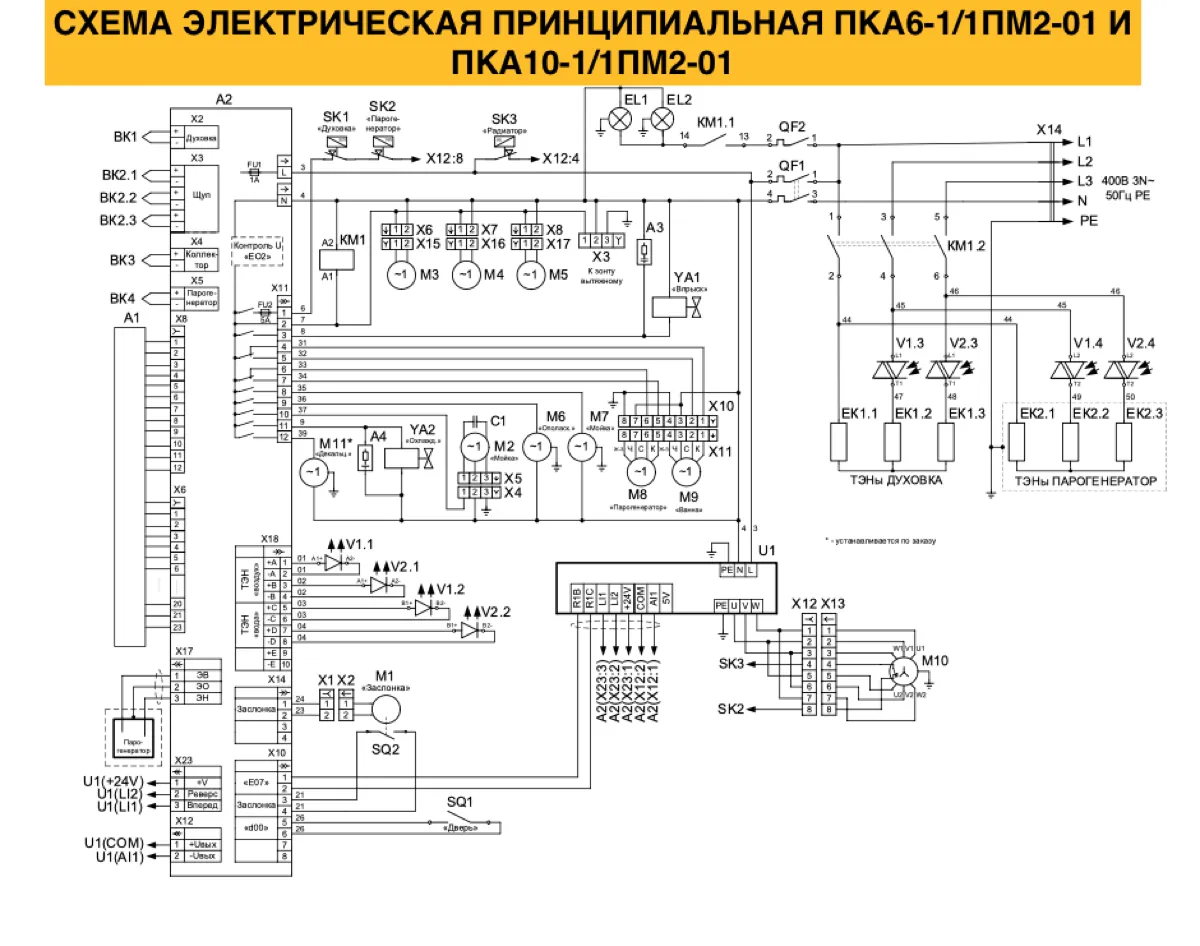

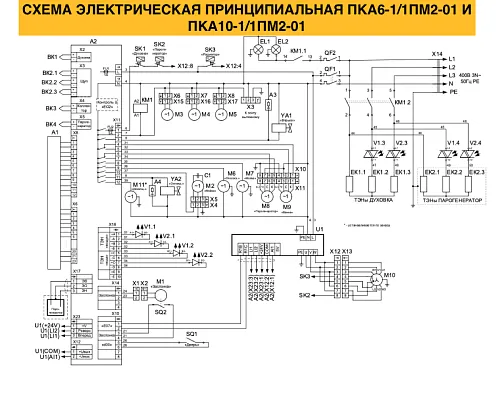

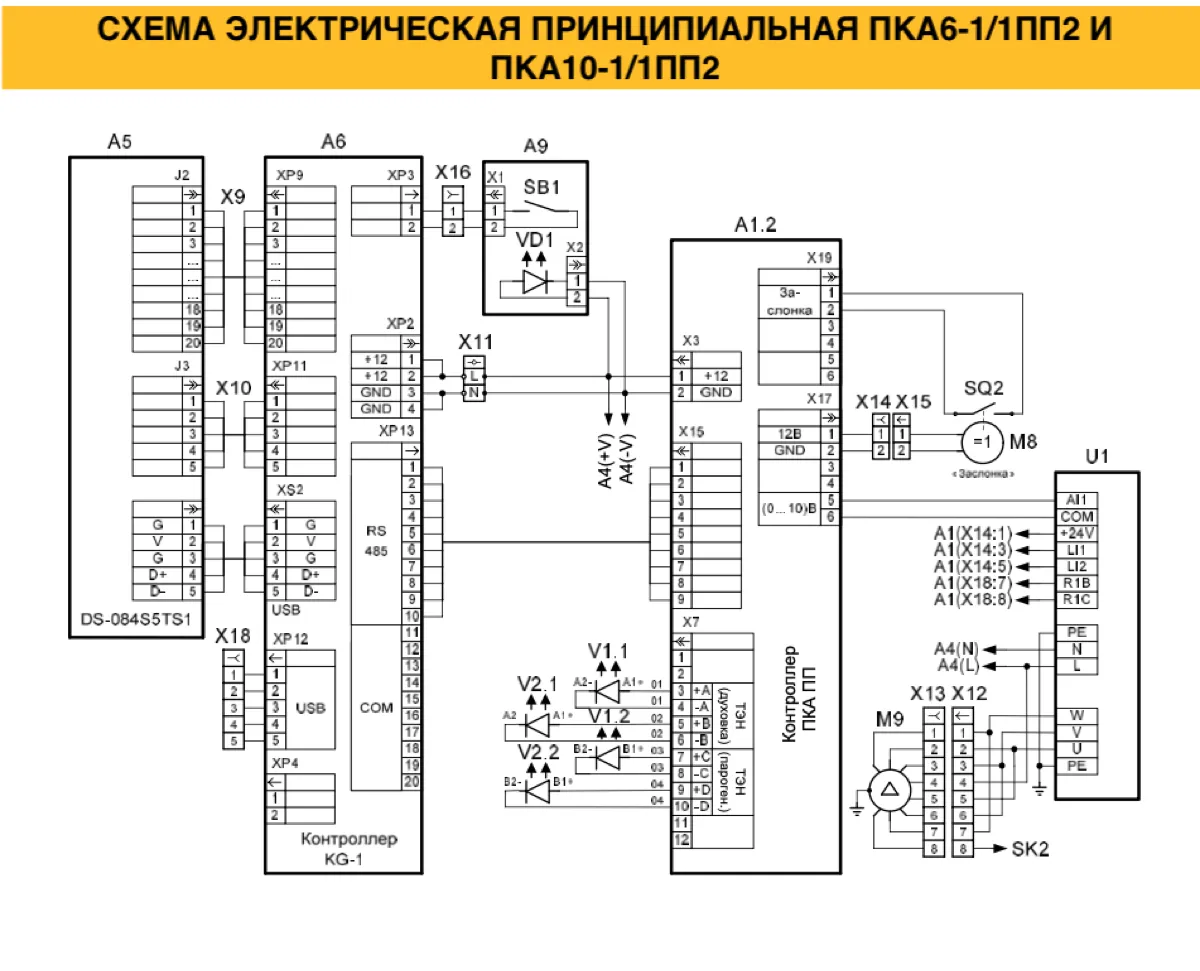

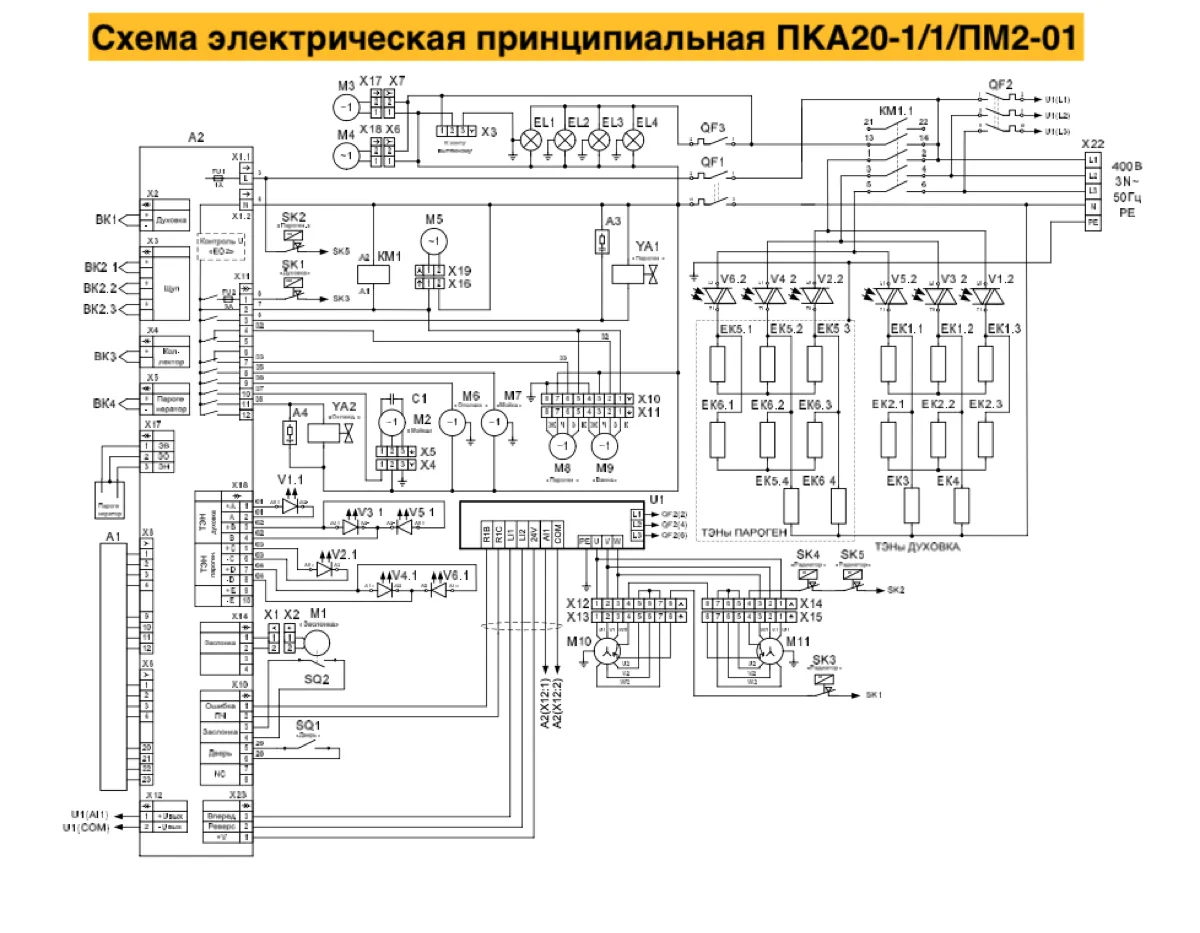

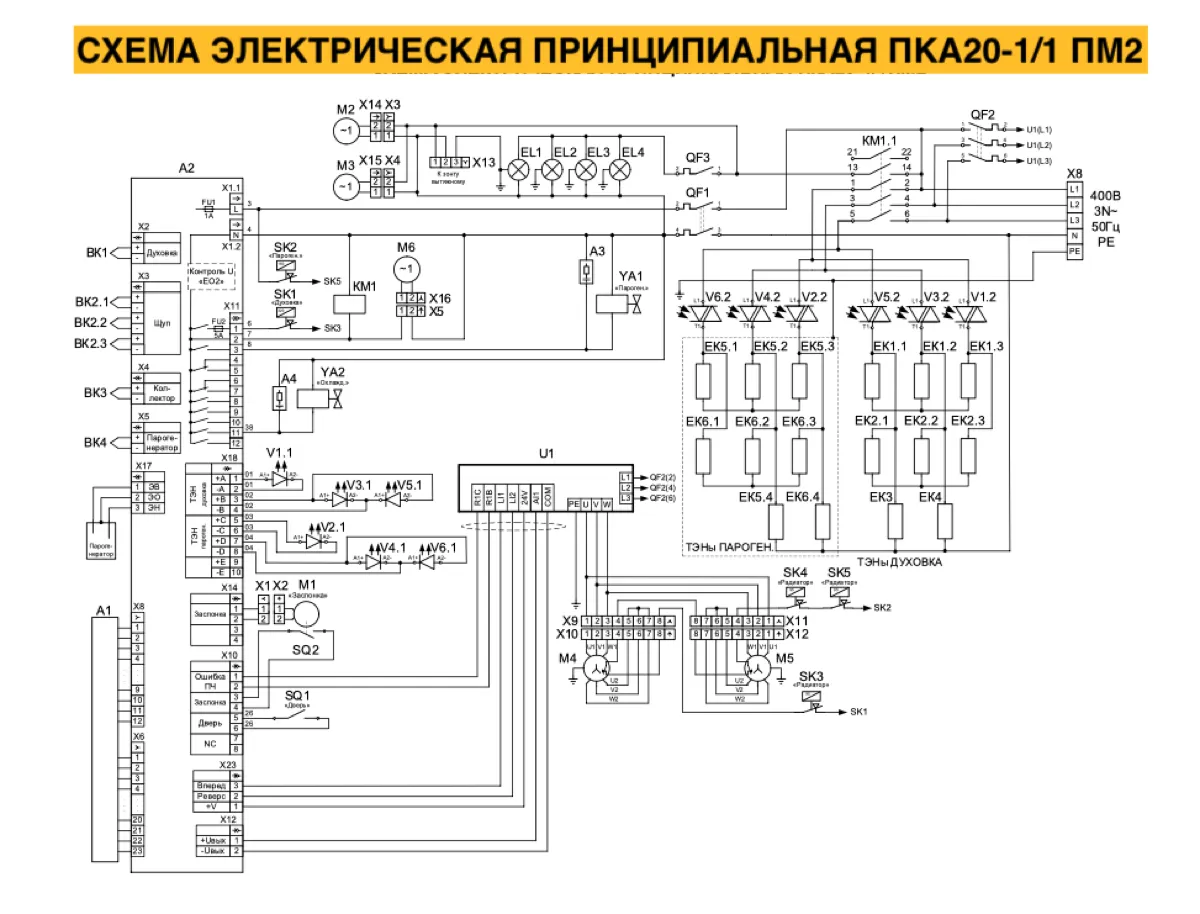

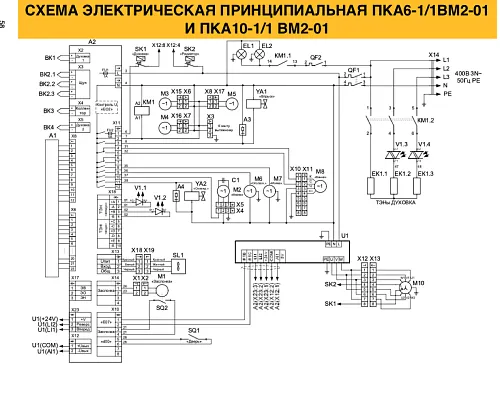

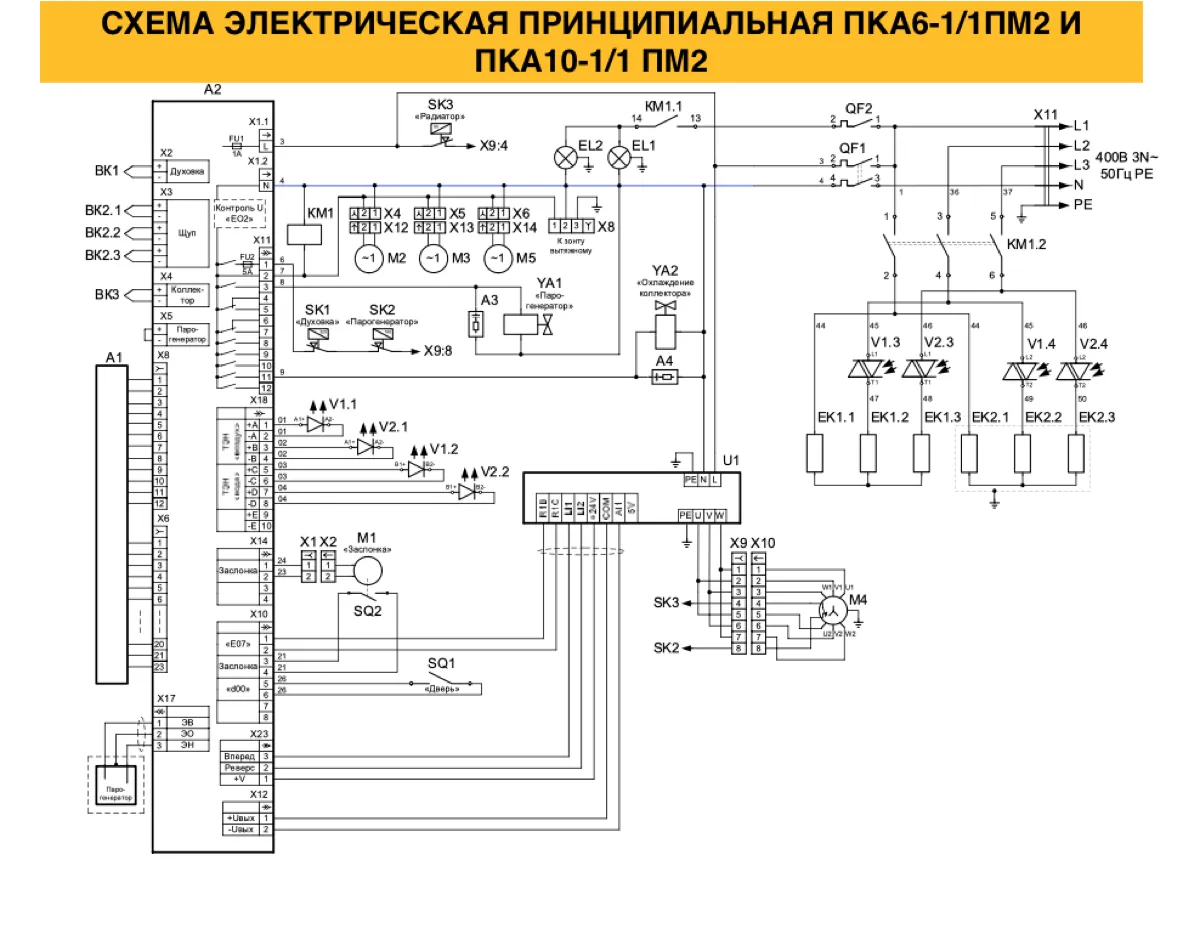

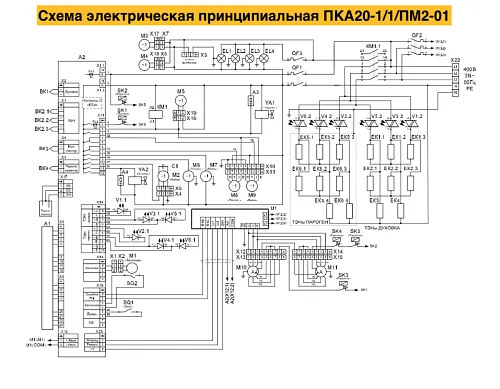

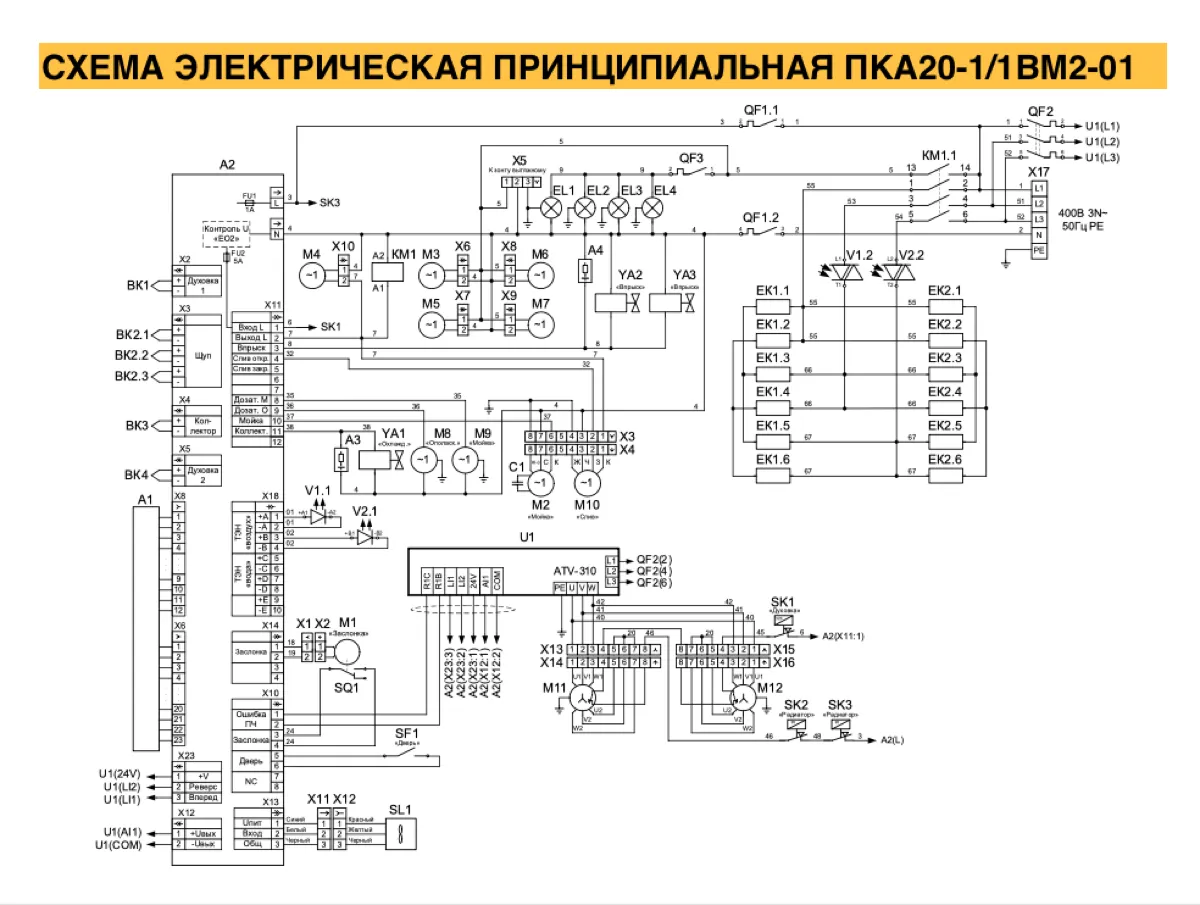

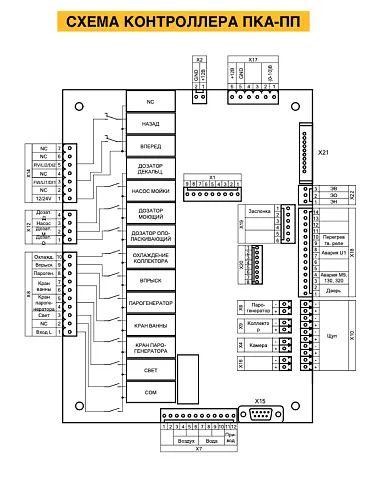

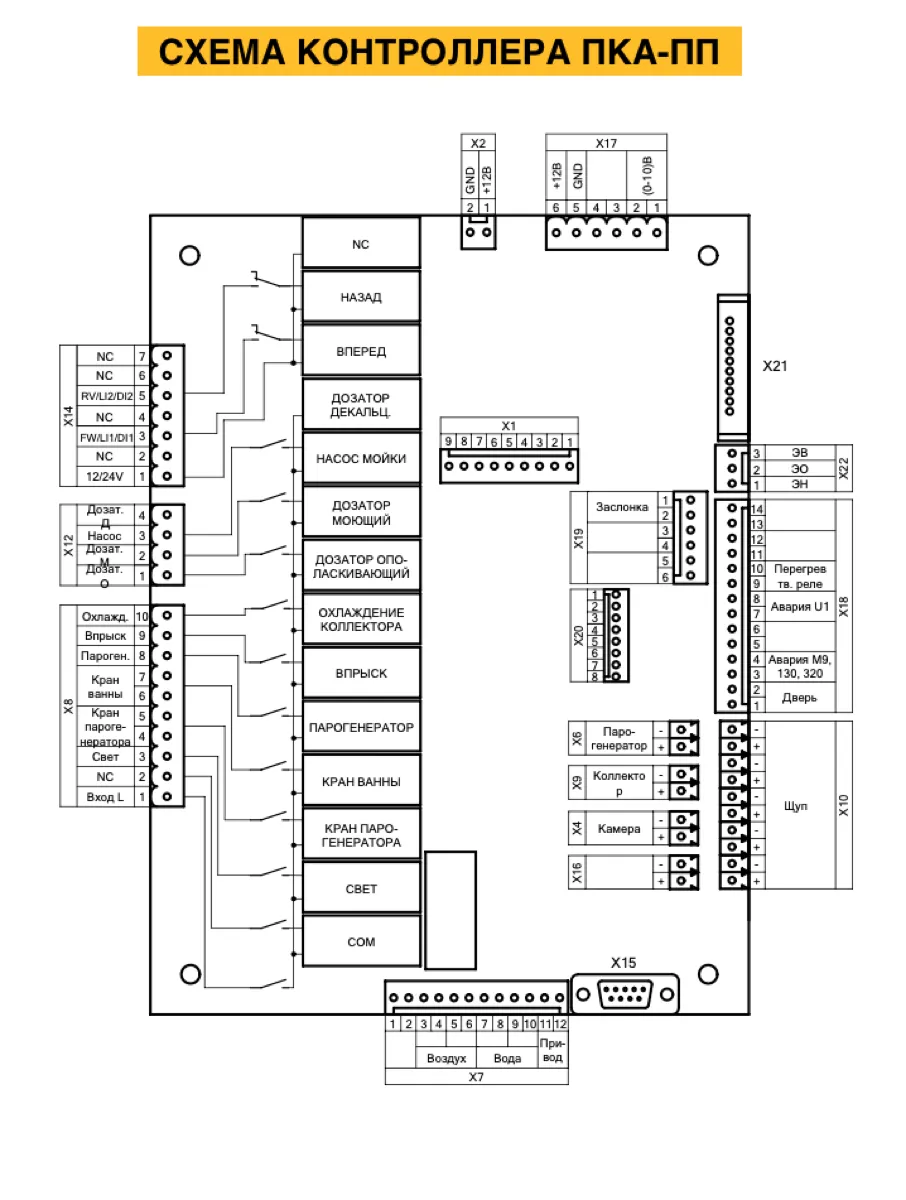

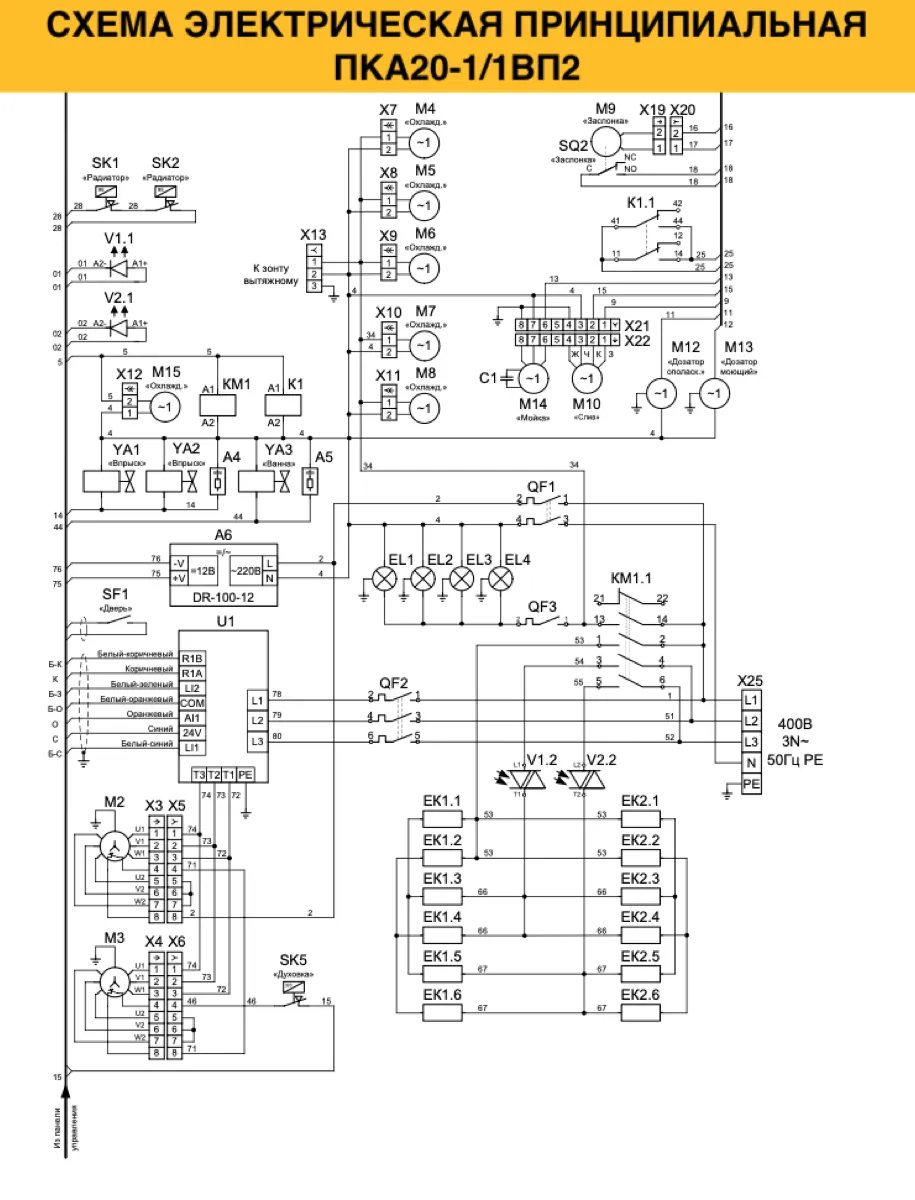

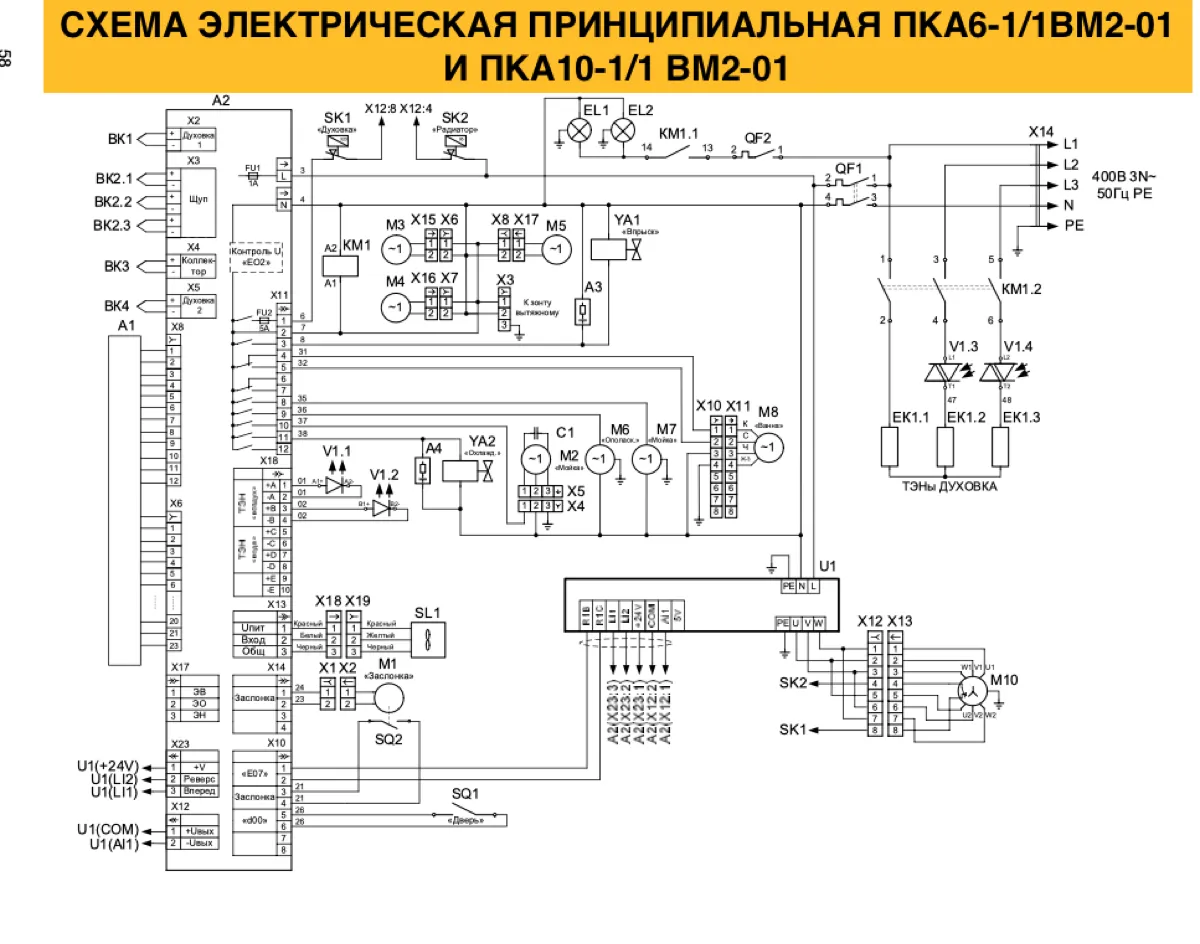

В галерее размещены схемы контроллера ПКА-ПП и различных исполнений ПКА6, ПКА10 и ПКА20. У аппаратов одинаковой вместимости могут отличаться напряжение питания, тип парообразования, состав силовых цепей и версия системы управления.
Как выбрать нужную схему
- Сверьте полное обозначение модели на шильдике, включая цифры и буквенные индексы.
- Уточните питание оборудования и исполнение — бойлерное или инжекторное.
- Сопоставьте год выпуска и версию контроллера.
- Проверьте обозначения разъёмов и номиналы непосредственно на аппарате.
Если хотя бы один параметр не совпадает, не используйте схему как единственное основание для подключения узла. Производитель может изменять электрическую часть без изменения общего внешнего вида оборудования.
Что можно определить по электросхеме
Цепи нагрева и защиты
На схеме показаны ТЭНы, коммутационная аппаратура, термостаты и защитные устройства. По ним проверяют логику включения нагрева, но не делают вывод о неисправности без измерений.
Вентилятор и управление
Обозначения помогают проследить связь двигателя, контроллера, клавиатуры, датчиков и исполнительных реле. Назначение отдельных контактов следует сверять с документацией именно на нужную ревизию.
Запчасти для пароконвектоматов Abat

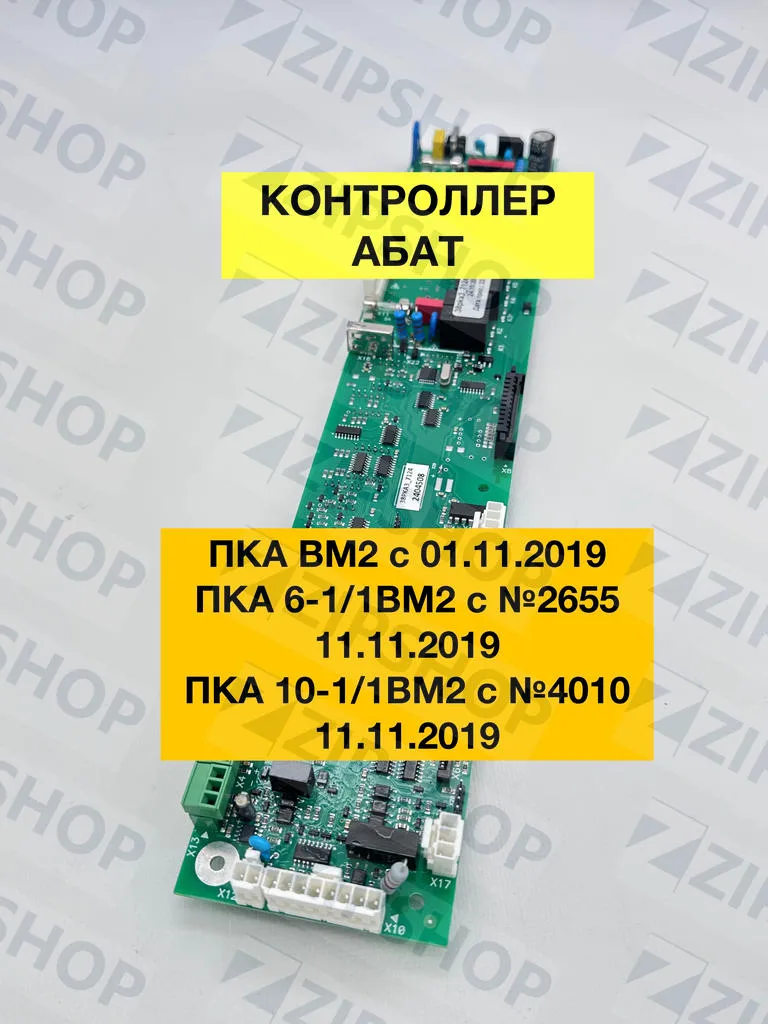

- Контроллер (плата) Abat 12000035263 38 ПКА3-Т2 — узел управления для совместимых ПКА ВМ2.

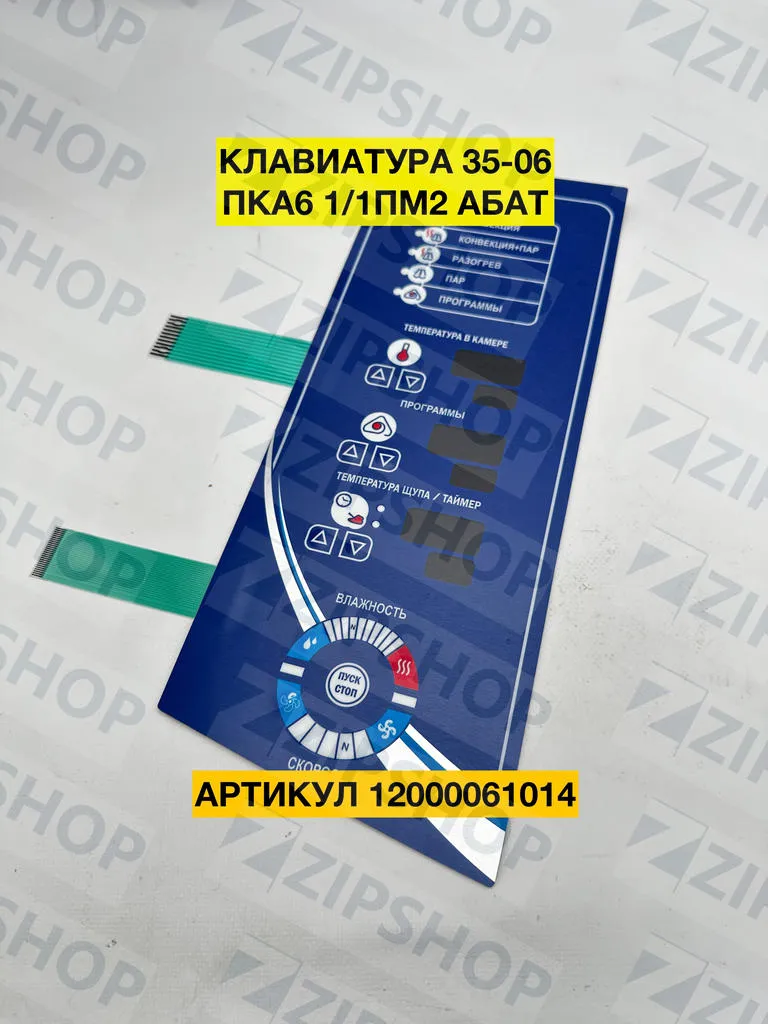

- Клавиатура плёночная Abat 12000061014 — панель управления для ПКА 6-1/1ПМ2.

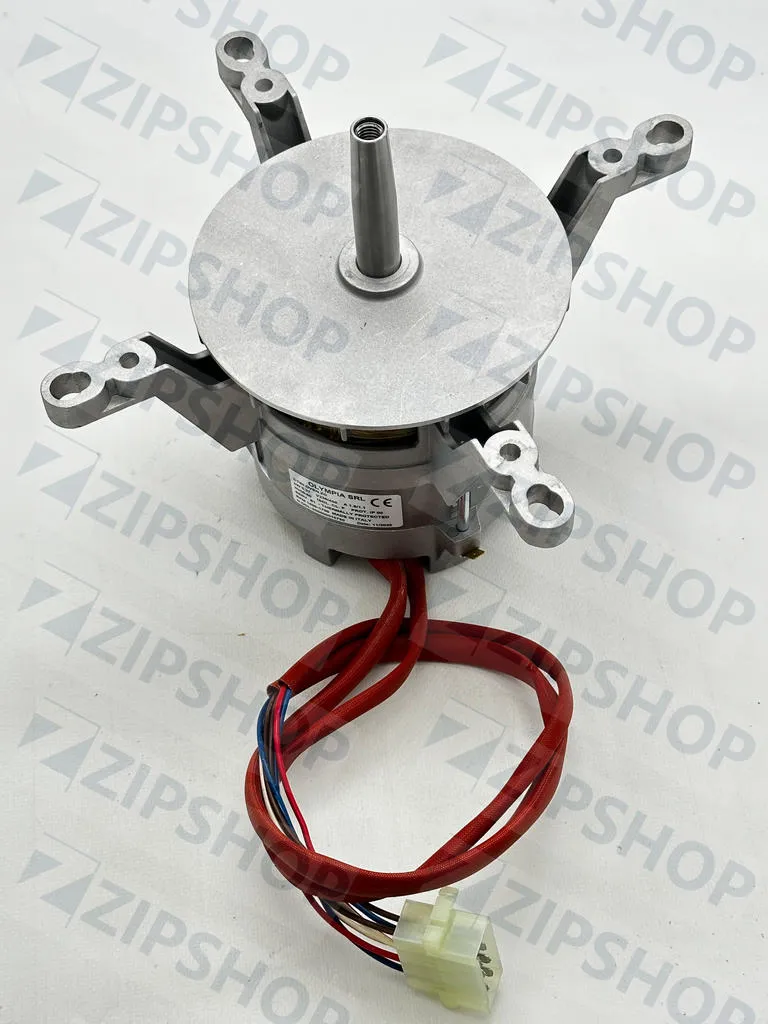

- Двигатель крыльчатки Abat 120000060635 — двигатель вентилятора для ПКА.

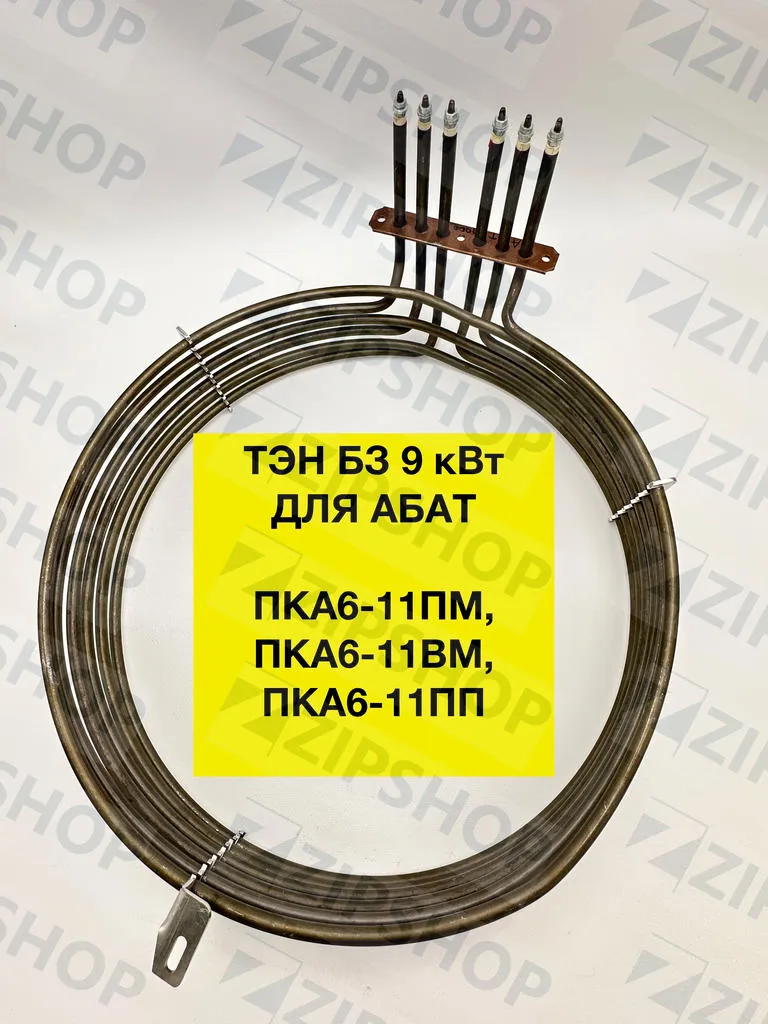

- ТЭН Abat 120000060012 мощностью 9000 Вт — нагревательный элемент для совместимых конвектоматов ПКА.
Перед заказом электронной или силовой детали проверьте артикул, ревизию и применяемость по модели. Для контроллеров может также потребоваться корректная настройка или программная версия.
Порядок безопасной диагностики
- Запишите код ошибки и условия, при которых он появился.
- Сфотографируйте шильдик и маркировку заменяемого узла.
- Отключите аппарат штатным способом и обесточьте его.
- Передайте схему и данные оборудования квалифицированному специалисту.
Электрическая схема помогает локализовать цепь проверки, но не заменяет измерения и сервисную документацию производителя.
