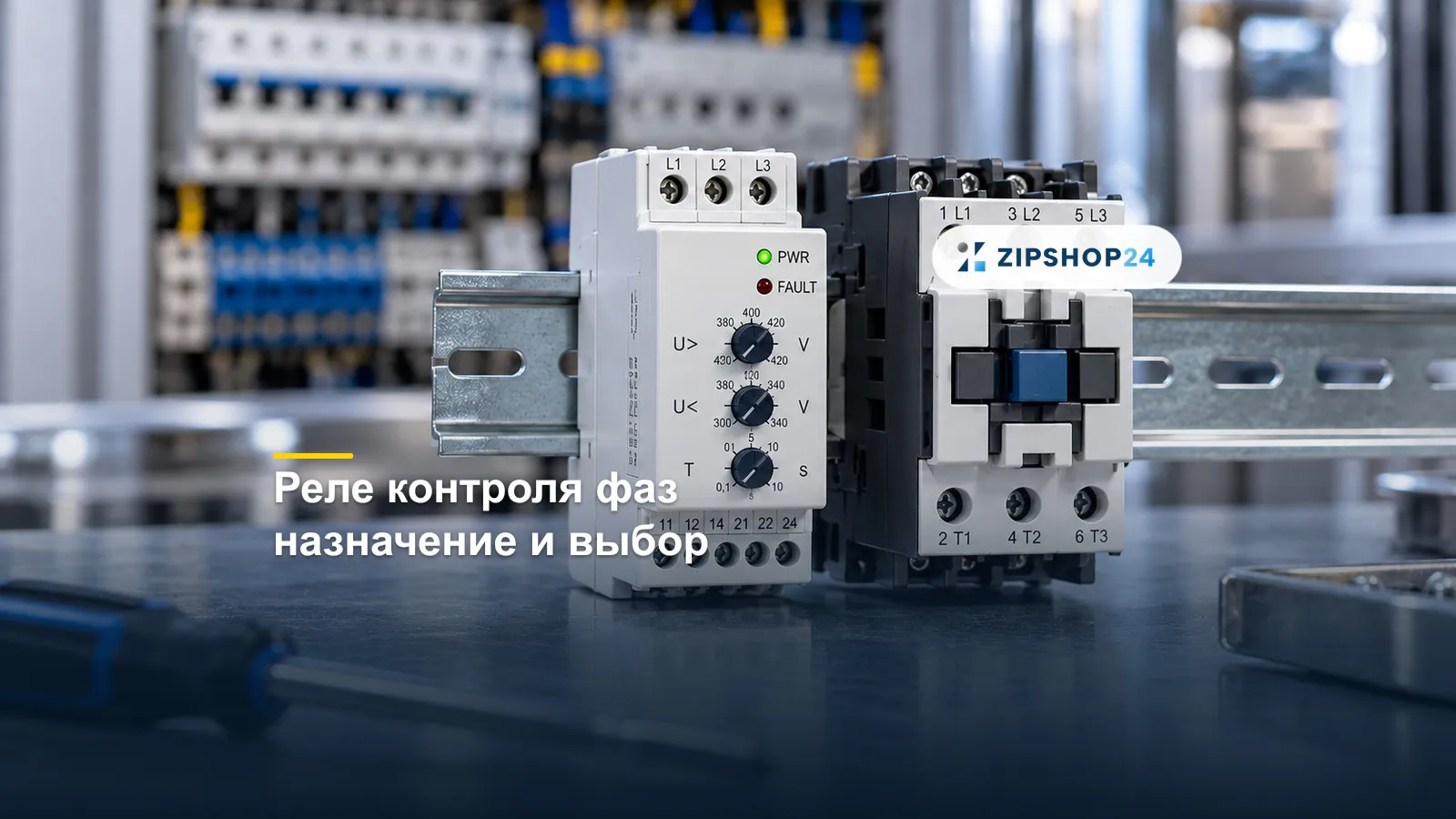

Реле контроля фаз следит за заданными параметрами трёхфазной сети и меняет состояние выходных контактов при отклонении. В составе правильно спроектированной схемы это позволяет запретить работу оборудования в условиях, которые определены как недопустимые.
Но название компонента не означает защиту от любой неисправности. Набор функций зависит от модели, а результат — ещё и от того, как организована цепь управления конкретной машины.
Что именно контролирует реле
При подборе нужно перечислить требуемые функции: наличие фаз, порядок их чередования, допустимые отклонения напряжения и другие параметры, если они предусмотрены выбранным устройством. Не следует считать, что каждое реле автоматически контролирует весь этот список.
Для кухонного или производственного оборудования отправная точка — заводская электрическая схема и документация узлов. Даже похожие машины могут иметь разную защитную аппаратуру. Схемы конкретных исполнений можно искать, например, в материалах по электроплитам Abat и пищеварочным котлам Abat. Наличие схемы не является разрешением самостоятельно изменять её.
Чем реле отличается от автомата и контактора
Это разные элементы системы. Реле контроля оценивает предусмотренные параметры сети. Автоматический выключатель выполняет свою функцию защиты цепи от сверхтоков в соответствии с характеристиками. Контактор используют для коммутации нагрузки в спроектированной силовой цепи.
Поэтому реле контроля фаз не заменяет автоматически выключатель, защиту двигателя и остальные штатные устройства. Оно также не является стабилизатором: обнаружить неподходящее напряжение и исправить его — разные задачи.
Выходные контакты реле нельзя приравнивать к универсальному силовому выключателю двигателя. Их допустимую нагрузку и использование в цепи управления проверяет специалист по схеме, категории нагрузки и паспорту компонентов. Переносить номинальный ток из строки характеристик на любой двигатель без расчёта нельзя.
Пример: Меандр РКФ-М05-1-15
В ZipShop есть РКФ-М05-1-15 AC 400 В. Согласно руководству Меандр, это исполнение для контроля трёхфазной трёхпроводной сети без нейтрали. AC 400 В здесь относится к номинальному линейному напряжению.
Устройство контролирует указанные изготовителем отклонения напряжения, обрыв и «слипание» фаз. Важное отличие семейства: контроль чередования есть у РКФ-М05-1-15, но не у РКФ-М05-2-15. Поэтому похожая маркировка ещё не означает одинаковый функционал.
Это пример конкретной модели, а не готовая рекомендация установить её в любую трёхфазную машину. Для другой сети или другой логики защиты может понадобиться другое исполнение.
Какие параметры сверить при выборе
Сначала определяют тип сети и номинальное напряжение. Далее проверяют, требуется ли нейтраль выбранному устройству, какие отклонения оно контролирует и как ведёт себя при их появлении и исчезновении.
В техническую заявку включают:
- полное обозначение старого реле, если выполняется замена;
- модель оборудования и номер электрической схемы;
- параметры контролируемой сети;
- необходимые функции, включая контроль чередования;
- тип и количество выходных контактов;
- требования к цепи управления, монтажу и условиям эксплуатации;
- заданные изготовителем машины уставки и логику повторного запуска.
Эта информация позволяет сравнивать не только название и размер корпуса. Если часть данных неизвестна, нужно восстановить схему и требования, а не выбирать реле по одному совпавшему напряжению.
Задержка срабатывания и повторный запуск — не одно и то же
Одинаковая цифра «задержки» в двух карточках может относиться к разным событиям. В документации нужно отдельно прочитать реакцию на аварию и возврат в нормальный режим.
У описанного РКФ-М05 после восстановления контролируемых параметров встроенное реле включается без учёта установленной задержки срабатывания. Это не означает, что вся машина обязательно должна самостоятельно возобновить работу: её пуск зависит от общей схемы управления. Порядок восстановления работы оборудования должен оставаться безопасным и соответствовать заводским требованиям.
Не подбирайте универсальную задержку для всех машин и не увеличивайте пороги только ради исчезновения аварийного сигнала. Сначала выясняют причину отклонения и допустимые условия работы.
Что делать, если реле показывает аварию
Оператор может записать индикацию, время события и обстоятельства: после какого действия или изменения в электроснабжении остановилась машина. Эти сведения передают электрику или сервисному специалисту.
Не нужно многократно перезапускать оборудование, перемыкать защитные контакты или переставлять фазы экспериментально. Проверки в электрическом шкафу и оценка напряжений относятся к работе квалифицированного персонала. Для идентификации штатных узлов полезна документация, например схемы пароконвектоматов Abat.
Правильный подбор реле начинается с требований машины, а заканчивается проверкой всей защитной логики. Сам по себе новый компонент не исправляет дефекты питания и не заменяет диагностику.
